ELİMKO kağıtsız kayıt cihazlarından MODBUS TCP ile veri toplama ve LOGGER yapılandırması
Bazı cihazlar birden fazla dijital kanalın AÇIK/KAPALI durumunu tek bir sayısal kayıt içinde paketleyebilir. MAESTRO LOGGER, desteklenen MODBUS değer belirteçlerinde bit düzeyinde ayrıştırma yaparak bu durumların tek tek elde edilmesine yardımcı olur. Böylece tek bir kayıt içinde taşınan bilgiyi, izleme ve kayıt amacıyla daha anlamlı alanlara ayırabilirsiniz.
Kağıtsız kayıt cihazları; sıcaklık, basınç, seviye, debi, akım ve gerilim gibi proses büyüklüklerini sayısal ortamda kaydetmek için kullanılır. Eski MAESTROsystems dokümantasyonunda özellikle E-PR-100 ve E-PR-150 serilerinin LOGGER ile MODBUS TCP üzerinden birlikte kullanıldığı belirtilmektedir.
ELİMKO'nun güncel ürün ailesinde E-PR-110 kağıtsız kayıt cihazı ve E-PR-200 kağıtsız kayıt ve kontrol cihazı da yer almaktadır. Bu ürünlerin özellikleri ve haberleşme seçenekleri model ve donanım konfigürasyonuna göre değişebileceğinden, yeni bir cihazı LOGGER'a bağlamadan önce ilgili modelin kullanım kılavuzundaki MODBUS TCP desteği ve register haritası doğrulanmalıdır.
Bir cihazın Ethernet bağlantısına sahip olması tek başına MODBUS TCP desteğini kanıtlamaz. LOGGER ile kullanım için cihazda uygun haberleşme seçeneğinin etkin olması, IP bağlantısının kurulması ve register adreslerinin cihaz dokümanıyla eşleşmesi gerekir. E-PR-100/E-PR-150 için aşağıdaki adresleme bilgileri eski LOGGER sayfasındaki uygulama notlarına dayanmaktadır; farklı modellerde aynı register haritasının geçerli olduğu varsayılmamalıdır.

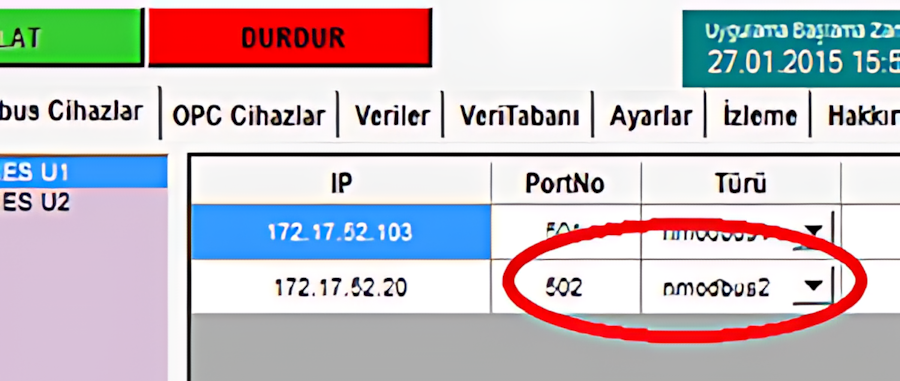

nmodbus2 belirtilmiştir.502 olarak kullanılır. Recorder ayarındaki port ve ağ güvenlik duvarı kuralları ayrıca doğrulanmalıdır.R0#, sonraki cihazlar için R1# gibi tanımlayıcılar kullanabilir. Gerçek tanımlayıcıyı uygulamadaki cihaz listesinden kontrol edin.

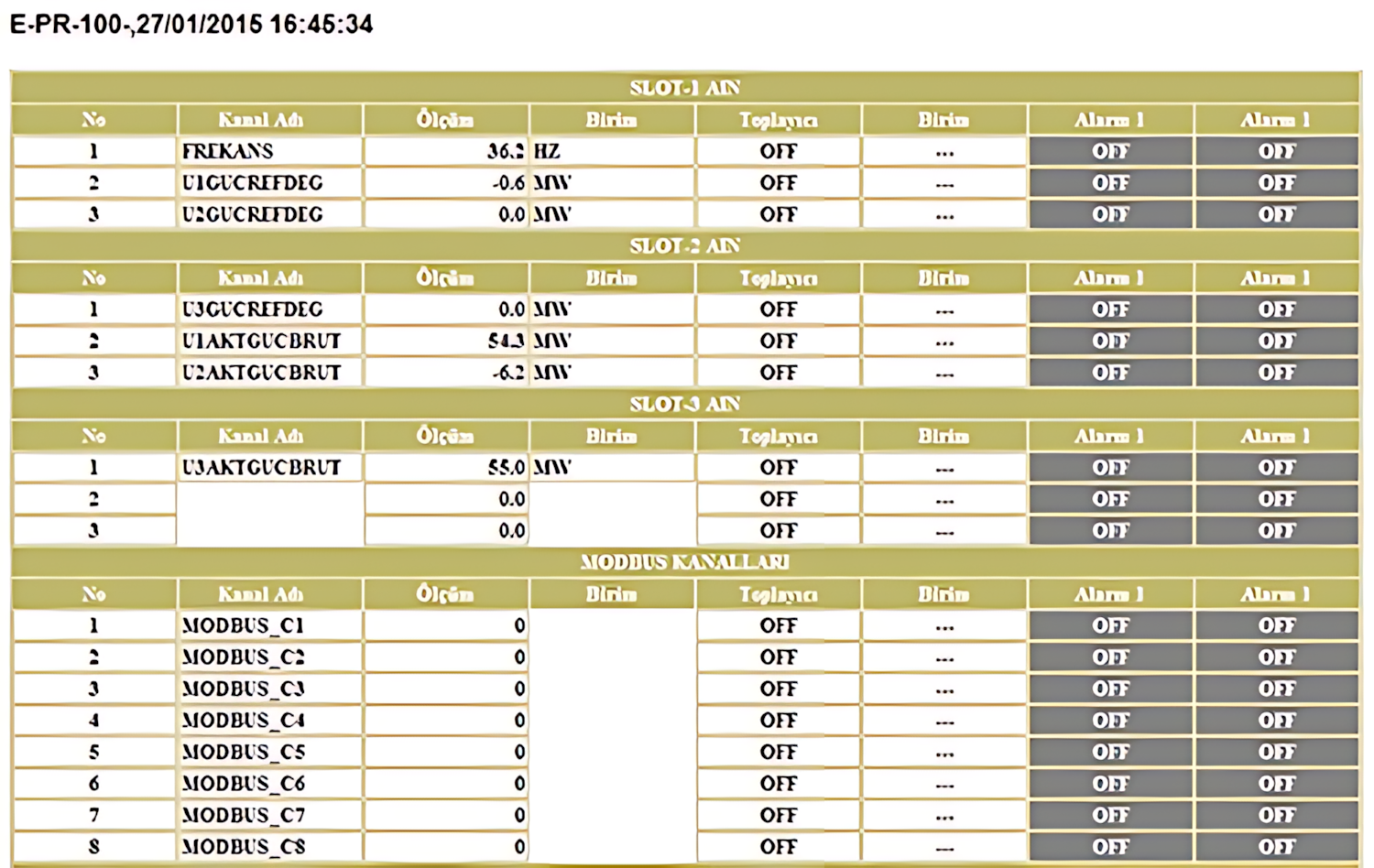

Eski uygulama notunda E-PR-100 için her slotta üç analog kanal ve bir dijital kanal bulunduğu; her analog kanalın ve dijital alanın iki register'lık bir aralıkla adreslendiği belirtilir. Aşağıdaki tablo, o sayfadaki örnek eşlemeyi yeniden düzenler.

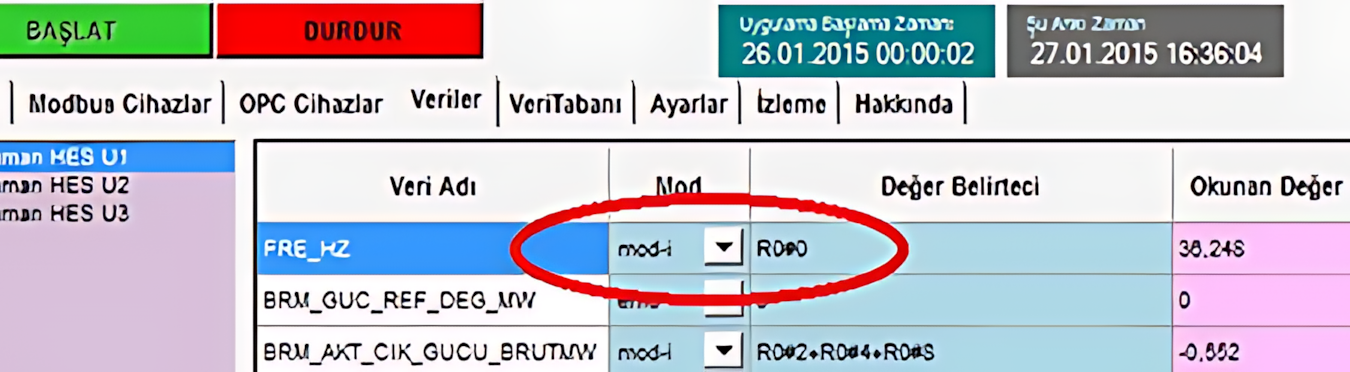

| Slot | Kanal | Register adresi | LOGGER değer belirteci örneği |
|---|---|---|---|
| 1 | Analog 1 | 0 | R0#0 |
| 1 | Analog 2 | 2 | R0#2 |
| 1 | Analog 3 | 4 | R0#4 |
| 1 | Dijital kanal | 6 | R0#6 |
| 2 | Analog 1 | 8 | R0#8 |
| 2 | Analog 2 | 10 | R0#10 |
| 2 | Analog 3 | 12 | R0#12 |
| 2 | Dijital kanal | 14 | R0#14 |
| 3 | Analog 1 | 16 | R0#16 |
Bu adresler, eski sayfada verilen örneklerdir. MODBUS dokümanlarında register numarası ile protokolde kullanılan ofsetin gösterimi farklı olabildiği için, gerçek cihazdan okuma testi ve üretici register tablosu ile doğrulama yapılmalıdır. Özellikle farklı firmware veya cihaz modellerinde bu eşlemeyi doğrudan kopyalamayın.
Kaynak uygulama sayfasına göre ELİMKO cihazların dijital kanal durumları bir sayısal değer içinde bitler olarak kodlanabilir. LOGGER'ın ilgili değer belirteci sözdizimi kullanılarak tek tek bitlerin okunabildiği belirtilmiştir. Örneğin eski dokümandaki gösterim şu şekildedir:
R0#6{b1}
R0#6{b12}Bu örneklerde R0#6 dijital alanı temsil eden kaynak register belirtecidir; {b1} ve {b12} ise ilgili bitleri seçmek için kullanılan eski LOGGER sözdizimidir. Kullanılacak bit numaralandırmasını, kanal eşlemesini ve 0/1 anlamını gerçek cihaz konfigürasyonu üzerinden doğrulayın.
Uyarı: Dijital bitin 0 veya 1 olması her uygulamada doğrudan KAPALI/AÇIK anlamına gelmeyebilir. Kontak mantığı, terslenmiş sinyal veya alarm mantığı varsa cihaz konfigürasyonuna göre yorumlayın.

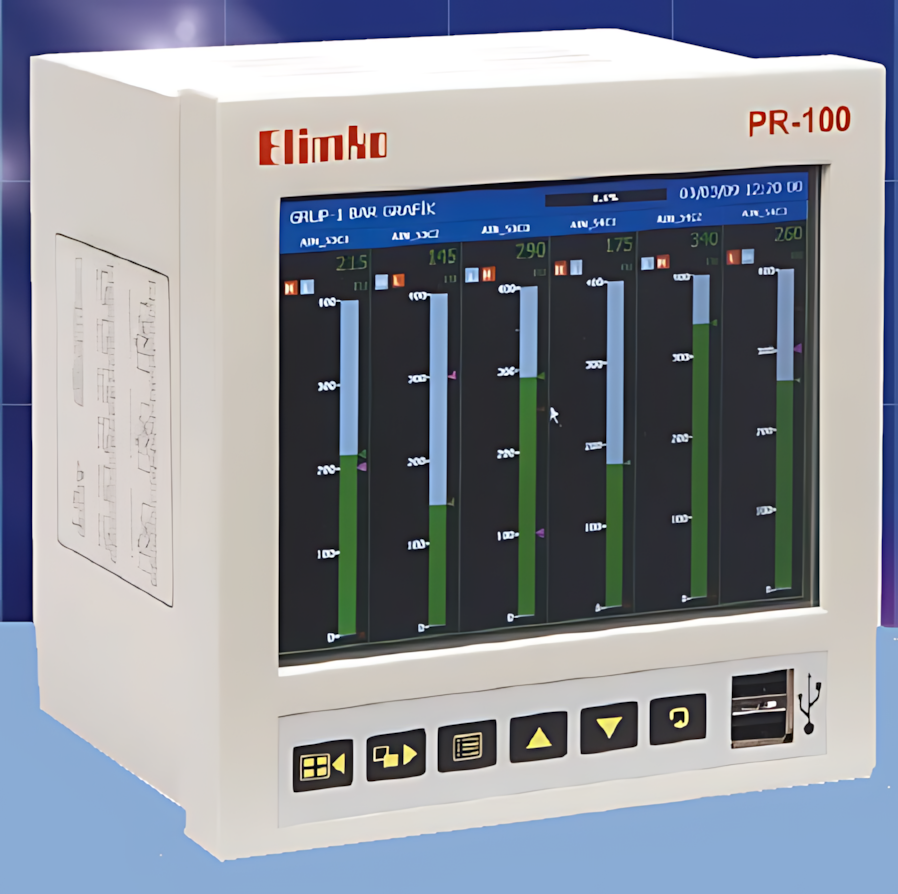

Üreticinin ürün dokümanında E-PR-100 serisi; 3, 6, 9 veya 12 kanal giriş seçenekleri, Ethernet ve RS-485 bağlantıları, USB ve dahili veri depolama özellikleriyle tanımlanır. Eski LOGGER sayfasındaki register örnekleri bu model için verilmiştir.
E-PR-100 ürün dokümanı (PDF) · E-PR-100 kullanım kılavuzu (PDF)
E-PR-150, eski MAESTRO LOGGER sayfasında sahada kullanılan uyumlu recorder serilerinden biri olarak anılır. Bu model için güncel ve doğrudan indirilebilir bir üretici dokümanı doğrulanamadığından, cihaz revizyonuna uygun kılavuz ve haberleşme haritası ELİMKO'dan istenmelidir.
ELİMKO'nun güncel ürün ailesindeki bu seri; farklı kanal sayıları, takılıp çıkarılabilir I/O kartları, Ethernet, RS-485 ve USB özellikleriyle tanıtılmaktadır. LOGGER uyumluluğu için kullanılan cihazın haberleşme protokolü ve register haritası ayrıca doğrulanmalıdır.
E-PR-200, kayıt ve kontrol işlevlerini bir araya getiren başka bir ELİMKO serisidir. Güncel ürün bilgileri üretici sitesinde yer alır; E-PR-100 register adresleri bu modele doğrudan uygulanmamalıdır.
Aşağıdaki bağlantılar ELİMKO'nun resmî sitesine veya üreticinin barındırdığı PDF dokümanlarına yöneliktir. Bazıları kullanım kılavuzu, bazıları ürün tanıtım dokümanı ya da PC yazılımı indirme sayfasıdır.
| Kaynak | İçerik | Bağlantı |
|---|---|---|
| E-PR-100 | Ürün tanıtım dokümanı (PDF) | PDF'yi aç |
| E-PR-100 | Kullanım kılavuzu (PDF) | PDF'yi aç |
| ELİMKO | Cihaz kullanım kılavuzları | Kılavuzlar sayfası |
| ELİMKO | Cihaz PC yazılımları ve veri görüntüleme programları | Yazılım indirme sayfası |
| E-PR-110 | Ürün bilgileri | Ürün sayfası |
| E-PR ailesi | Kağıtsız kayıt cihazları hakkında genel bilgi | Genel bilgi |
ELİMKO'nun PC yazılımları sayfasında listelenen yazılımlar, ilgili cihaz ailesi için sunulur. Bu sayfada görülen bir programın E-PR-100 veya E-PR-150 ile uyumlu olduğu varsayılmamalıdır; indirmeden önce yazılımın desteklediği model ve firmware sürümünü kontrol edin. LOGGER bağlantısı için de üretici PC yazılımı yerine cihazın haberleşme ayarları ve MODBUS register dokümanı gerekebilir.
