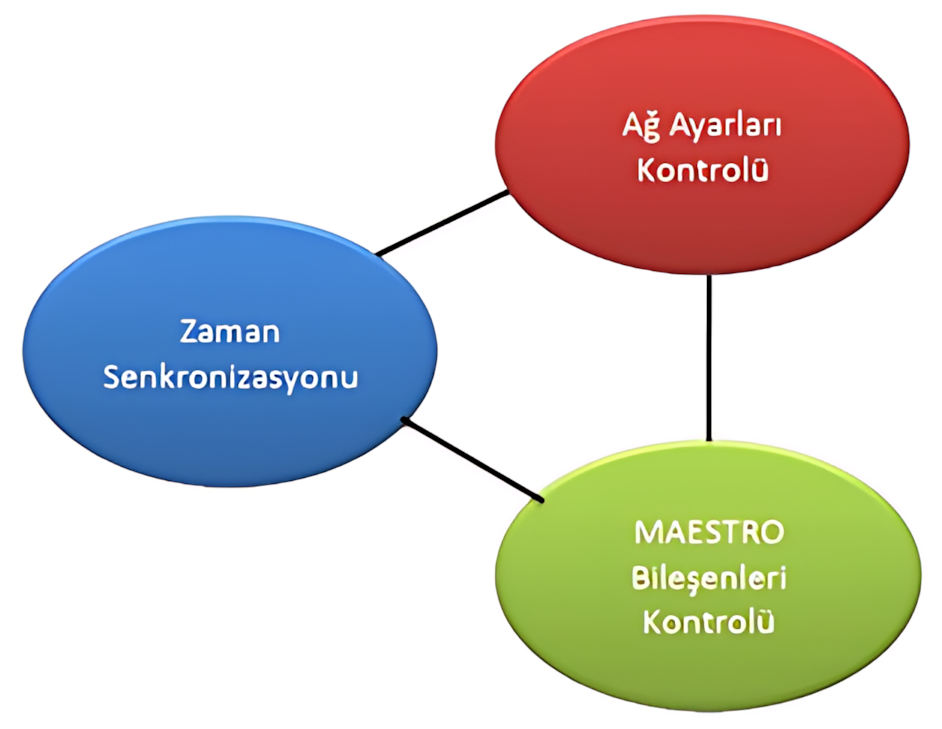

SYNC'in Üç Temel Görevi

Bir veri toplama ve izleme sisteminde güvenilirlik, yalnızca veriyi doğru okumakla sınırlı değildir. Bilgisayar saatinin tutarlı olması, bileşenlerin çalışır durumda kalması ve sistemler arasındaki ağ iletişiminin beklenen şekilde sürmesi de önemlidir. SYNC bu ihtiyaçları üç temel görev altında bir araya getirir.

MAESTRO LOGGER ana yapılandırma ekranı

Bileşenlerin durumunu izleme

MAESTROsystems alt bileşenlerinin çalışmasını gözetir; CPU ve bellek kullanımını düzenli aralıklarla takip ederek donma veya arayüzün yanıt vermemesi gibi şüpheli durumların fark edilmesine yardımcı olur.

Ağ ayarlarını denetleme

Merkez bilgisayarın ağ yapılandırmasını kontrol eder. Yapılandırılmış çalışma biçimine göre ortaya çıkan bazı değişikliklerin düzeltilmesine yardımcı olarak bileşenlerin birbirleriyle iletişimini destekler.

Zaman senkronizasyonu

Sistem saatini seçilen zaman kaynağı ve yapılandırılmış eşitleme aralığı doğrultusunda güncel tutmaya yardımcı olur. Zaman damgalarının karşılaştırılabilir olması, olay kayıtlarının ve ölçüm verilerinin yorumlanması açısından önemlidir.

Zaman Senkronizasyonu Neden Önemlidir?

MAESTRO SYNC zaman senkronizasyonu ve sistem kontrolü

SCADA, otomasyon ve veri kaydı uygulamalarında olayların ne zaman gerçekleştiği, olayın kendisi kadar önemli olabilir. Farklı bilgisayarlardan, PLC'lerden veya yazılım bileşenlerinden gelen kayıtların saatleri arasında fark bulunması; olay sıralamasını, kayıtların karşılaştırılmasını ve arıza incelemesini zorlaştırabilir.

Bu nedenle zaman eşitlemesi, tek başına bir saat ayarı olmaktan öte, sistem kayıtlarının tutarlılığını destekleyen bir işletim işlevidir. Kullanılacak zaman kaynağı, ağ koşulları, eşitleme aralığı ve gerekli hassasiyet sistemin mimarisine göre belirlenmelidir. SYNC'in zaman eşitleme yöntemi de kurulumda seçilen ve desteklenen kaynağa göre yapılandırılır.

MAESTRO LOGGER ana yapılandırma ekranı

Önemli: Sistem saatinin eşitlenmesi, bütün bağlı cihazların otomatik olarak aynı hassasiyette çalışacağı anlamına gelmez. Uç cihazların kendi saat kaynakları, ağ gecikmeleri, yapılandırma ve kullanılan protokol de sonuç üzerinde etkili olabilir.

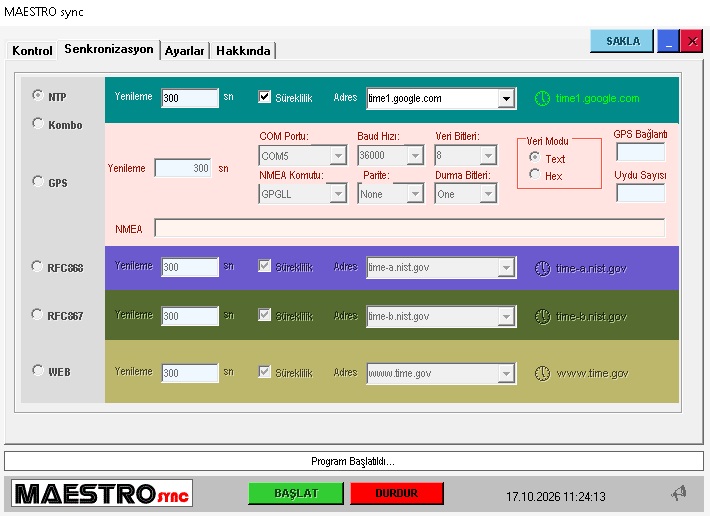

Desteklenen Zaman Kaynakları ve Yöntemleri

MAESTRO SYNC, yapılandırmada seçilen kaynağa göre sistem saatinin ağ üzerinden veya GPS tabanlı bir kaynakla eşitlenmesine yardımcı olur. Senkronizasyonun çalışabilmesi için yalnızca doğru sunucunun tanımlanması yeterli değildir; kullanılan protokolün ağ ve güvenlik duvarı kurallarında izinli olması da gerekir. Aşağıdaki port bilgileri, ilgili standart protokollerin varsayılan portlarını gösterir. SYNC sürümünün hangi yöntemleri desteklediği kurulumda ayrıca doğrulanmalıdır.

MAESTRO LOGGER ana yapılandırma ekranı
Yöntem / protokol Açıklama Port / taşıma protokolü
GPS Uydu tabanlı zaman kaynağı kullanımı. GPS ayrıntıları; ağ portu kullanılan donanıma bağlıdır.
NTP Ağ üzerinden zaman eşitleme için Network Time Protocol. UDP 123 — NTP istemcisinden zaman sunucusuna
GPS–NTP birleşik yöntem GPS ve NTP kaynaklarını bir arada kullanan yaklaşım. NTP için UDP 123; GPS donanım bağlantısı ayrıca değerlendirilir. GPS · NTP
RFC 868 — Time Sayısal biçimde zaman bilgisi döndüren eski Time hizmeti. TCP 37 ve/veya UDP 37
RFC 867 — Daytime Tarih ve saati metin biçiminde döndüren Daytime hizmeti. TCP 13 ve/veya UDP 13
WEB (HTTP) Web üzerinden zaman bilgisi alınıyorsa ve bağlantı şifrelenmemiş HTTP kullanıyorsa. TCP 80

Güvenlik duvarı ve port ayarları — özellikle dikkat

  • NTP: Zaman eşitlemesi için UDP 123 portuna izin verilmelidir.
  • RFC 867 (Daytime): Yapılandırmada bu yöntem seçilmişse TCP 13 ve/veya UDP 13 kullanılabilir.
  • RFC 868 (Time): Yapılandırmada bu yöntem seçilmişse TCP 37 ve/veya UDP 37 kullanılabilir.
  • WEB üzerinden HTTP: Zaman bilgisi HTTP ile alınıyorsa TCP 80 portuna izin verilmelidir. HTTPS kullanılıyorsa genellikle TCP 443 gerekir; kullanılan adres ve bağlantı türü doğrulanmalıdır.

İstemci bilgisayar için: Genellikle ilgili uzak sunucunun hedef portuna giden bağlantıya ve güvenlik duvarının yanıt paketlerine izin verilmesi gerekir. Portları bütün ağlara gelişigüzel açmak yerine, yalnızca gerekli protokol, hedef sunucu ve yön için kural tanımlanmalıdır. Gelen bağlantı kabul eden bir zaman sunucusu yapılandırılıyorsa sunucu tarafındaki gelen trafik kuralları ayrıca düzenlenir.

Protokol numarası notu: Zaman protokolleri RFC 867 (Daytime) ve RFC 868 (Time) olarak adlandırılır. “RFC 969” zaman senkronizasyonu protokolü olarak kullanılmamalıdır; bu numarayla başka bir protokol kastediliyorsa ürünün yapılandırma ekranındaki seçenek adı kontrol edilmelidir. Standart port bilgileri RFC Editor ve NIST kaynaklarıyla uyumludur. RFC 867 · RFC 868 · NIST port bilgileri.

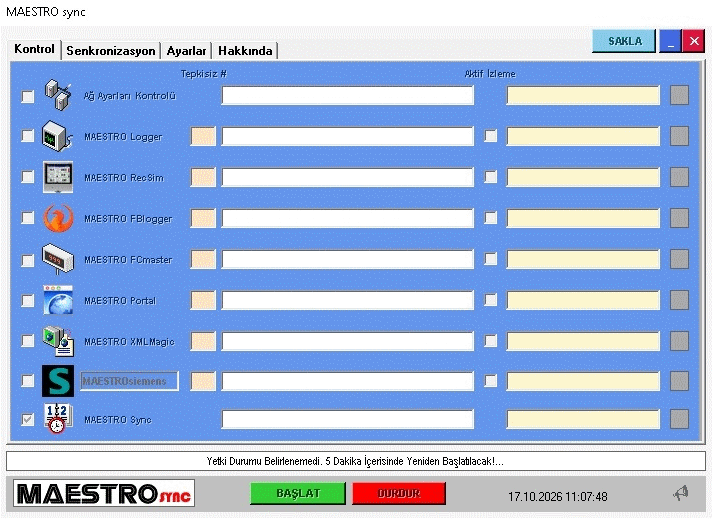

Kontrol Merkezi ve Süreklilik İzleme

SYNC, MAESTROsystems bileşenlerinin durumunu merkezi bir noktadan gözlemlemek için Windows Görev Yöneticisi'ne benzer, ancak uygulama bileşenlerine odaklanan bir kontrol yaklaşımı kullanır. Kaynak açıklamaya göre yazılımların CPU ve bellek kullanımları dakika dakika izlenir; donma veya kullanıcı arayüzünün yanıt vermemesi gibi olağan dışı belirtiler tespit edilmeye çalışılır.

İzleme ve müdahale döngüsü

  1. Gözlem: Bileşenlerin çalışma durumu ile CPU ve bellek kullanımına ilişkin göstergeler takip edilir.
  2. Şüpheli durumun belirlenmesi: Donma veya arayüz tepkisizliği gibi belirtiler değerlendirilir.
  3. Müdahale: Yapılandırılmış davranışa bağlı olarak ilgili yazılımın yeniden başlatılması gündeme gelebilir.
  4. Kontrol: Yeniden başlatma sonrasında bileşenin ve bağlı iş akışlarının tekrar çalıştığı ayrıca doğrulanmalıdır.

Otomatik yeniden başlatma, bazı geçici takılmaların ardından hizmetin yeniden devreye alınmasına yardımcı olabilir; ancak tek başına kesintisiz çalışma veya veri kaybının kesin olarak önlenmesi anlamına gelmez. Kritik uygulamalarda kayıtların bütünlüğü, yeniden başlatma davranışı, hata günlükleri ve geri kazanım adımları ayrıca değerlendirilmelidir.

Hangi Durumlarda Fayda Sağlar?

Olay kayıtlarını karşılaştırma

Farklı yazılım bileşenlerinde oluşan kayıtların zaman açısından daha tutarlı değerlendirilmesini destekler. Bu, olayların sıralamasını anlamayı ve sorun incelemesini kolaylaştırabilir.

Merkezi sistem gözetimi

Birden fazla MAESTROsystems bileşeninin bulunduğu kurulumlarda çalışma belirtilerini tek bir kontrol katmanında izlemeye yardımcı olur.

Ağ iletişiminin korunması

Merkez bilgisayarın ağ yapılandırmasının denetlenmesi, bileşenler arasındaki iletişimin beklenen biçimde sürdürülmesine katkı sağlayabilir.
