MAESTRO Recorder Emulator Nedir?

Endüstriyel sistemlerde her veri fiziksel bir transmitter, ölçüm cihazı veya elektronik recorder tarafından otomatik olarak üretilemeyebilir. Bazı değerlerin operatör tarafından belirli zamanlarda sisteme girilmesi gerekebilir.

MAESTRO Recorder Emulator bu ihtiyaca yönelik geliştirilmiştir. Program, kullanıcı tarafından girilen değerleri belirlenen zaman geldiğinde MODBUS Holding Register olarak yayınlar. Böylece üst sistem, veriyi MODBUS üzerinden okuyabilir.

Temel yaklaşım: Manuel veri → MAESTRO Recorder Emulator → MODBUS Holding Register → SCADA / Veri Toplama Sistemi

Çalışma Prensibi

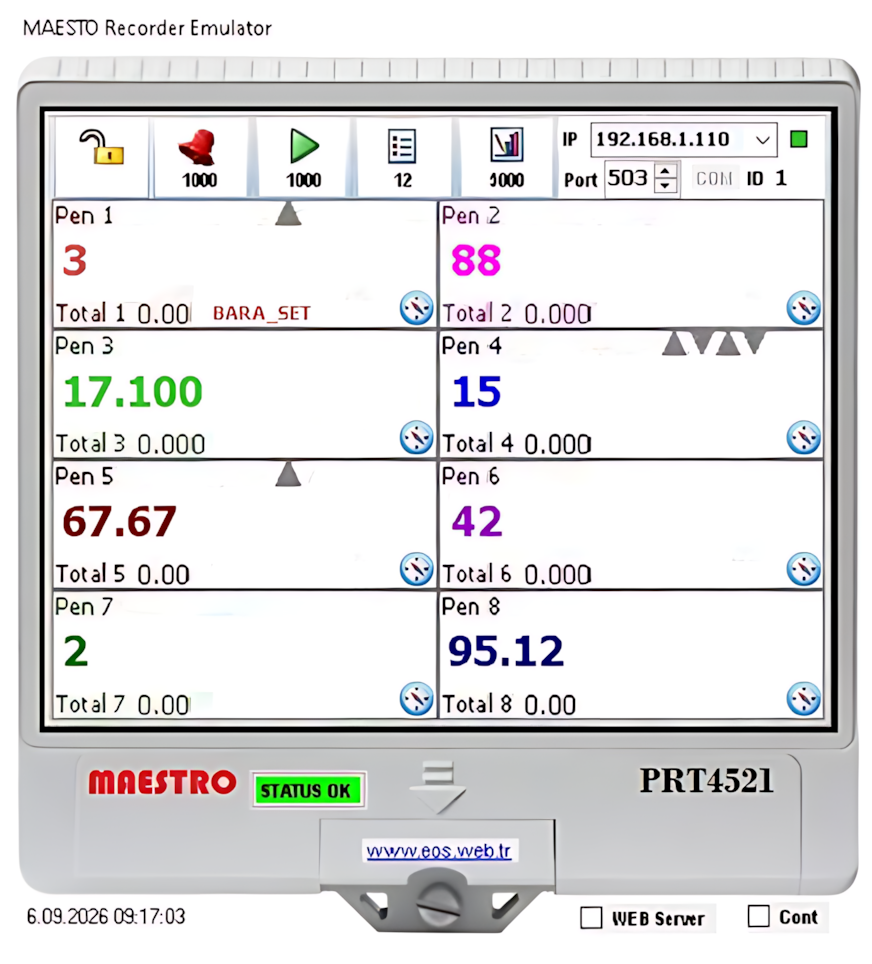

Program çalıştırıldığında kullanıcı arayüzünde toplam 8 kanal görüntülenir. Her kanal bir recorder kanalını temsil eder ve kanallara doğrudan anlık değer girilebilir.

Kanalların MODBUS adresleri:

  • Pen 1 → 0
  • Pen 2 → 2
  • Pen 3 → 4
  • Pen 4 → 6
  • Pen 5 → 8
  • Pen 6 → 10
  • Pen 7 → 12
  • Pen 8 → 14

Bu adresler kanal başlangıç adreslerini ifade eder; üst sistemdeki MODBUS okuma ayarları buna göre yapılmalıdır.

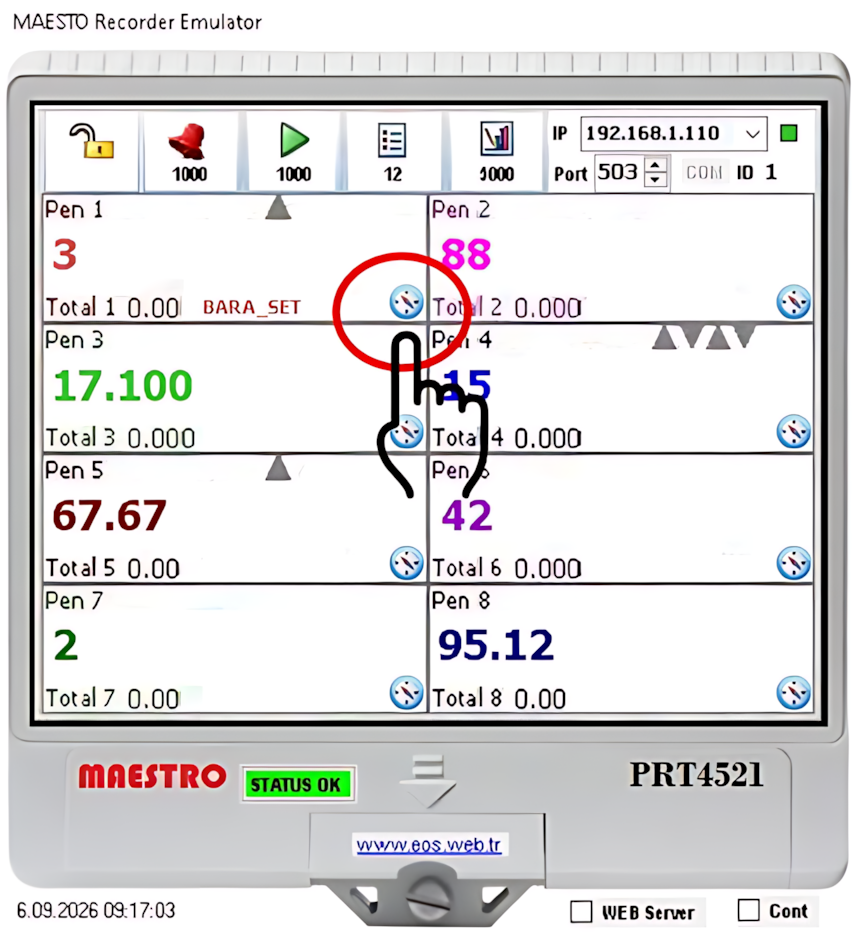

Her kanalın yanında bulunan saat simgesi, o kanala ait zaman programını açar. İlgili kanal için Bugün ve Yarın olmak üzere 24 saatlik veri giriş alanları görüntülenir.

Tek kanal zaman tablosu: Başka bir kanalın saatlik veri tablosunu açmadan önce açık olan tablonun, yine o kanalın saat simgesine tıklanarak kapatılması gerekir.

24 Saatlik Veri Girişi

Kullanıcı her kanal için bugün ve yarın kullanılacak 24 saatlik değerleri önceden tanımlayabilir. Girilen değer, ilgili saat geldiğinde o kanalın MODBUS Holding Register adresinde yayınlanmaya başlar.

  1. İlgili kanalın saat simgesine tıklayın.
  2. Bugün ve Yarın tablolarını açın.
  3. Her saat için gerekli değeri girin.
  4. Saat geldiğinde değer MODBUS üzerinden yayınlanır.

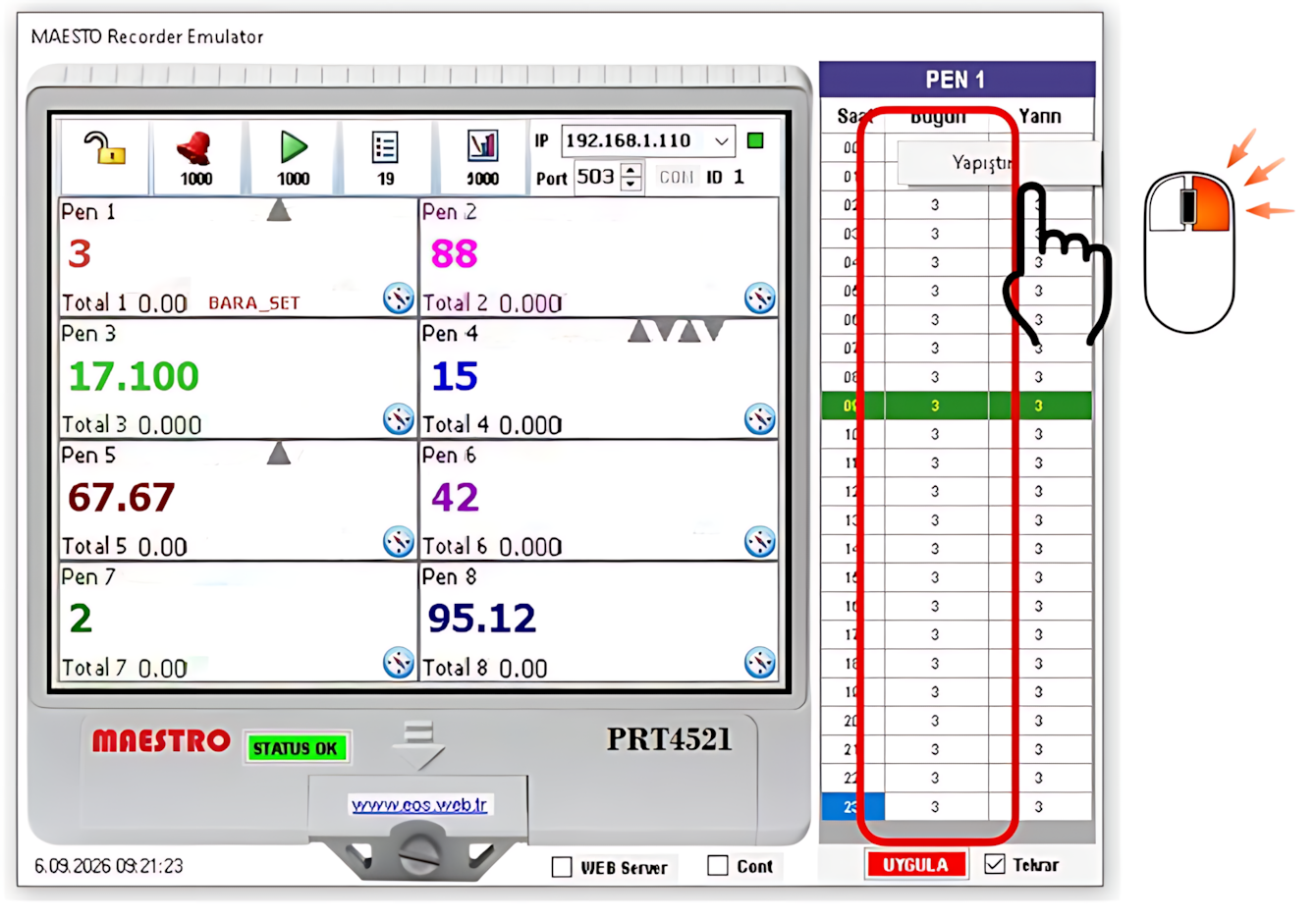

Toplu veri girişi: 24 saatlik değerleri Excel gibi bir uygulamadan seçip COPY ile panoya alın. Programdaki Bugün veya Yarın sütununda uygun hücreye sağ tıklayın ve açılan menüden YAPIŞTIR seçeneğini kullanın.

MODBUS Yayını

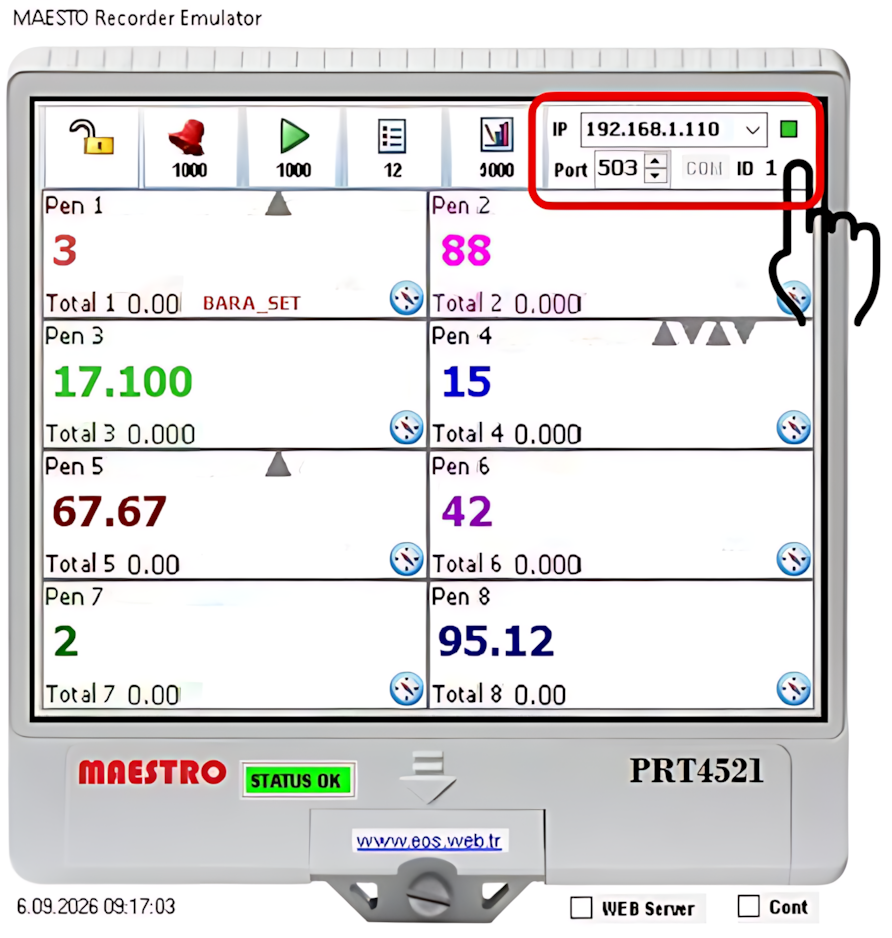

Program başlatıldıktan sonra MODBUS yayınında kullanılacak IP adresi ve port numarası seçilmelidir. Ardından STATUS OK butonuna tıklanarak yayın başlatılır.

Başarılı yayın göstergeleri:

  • IP adresinin yanındaki LED yeşil olur.
  • STATUS OK butonu yeşil renge döner.

Bu durum MODBUS yayın hizmetinin başarıyla başlatıldığını gösterir.

WEB Server

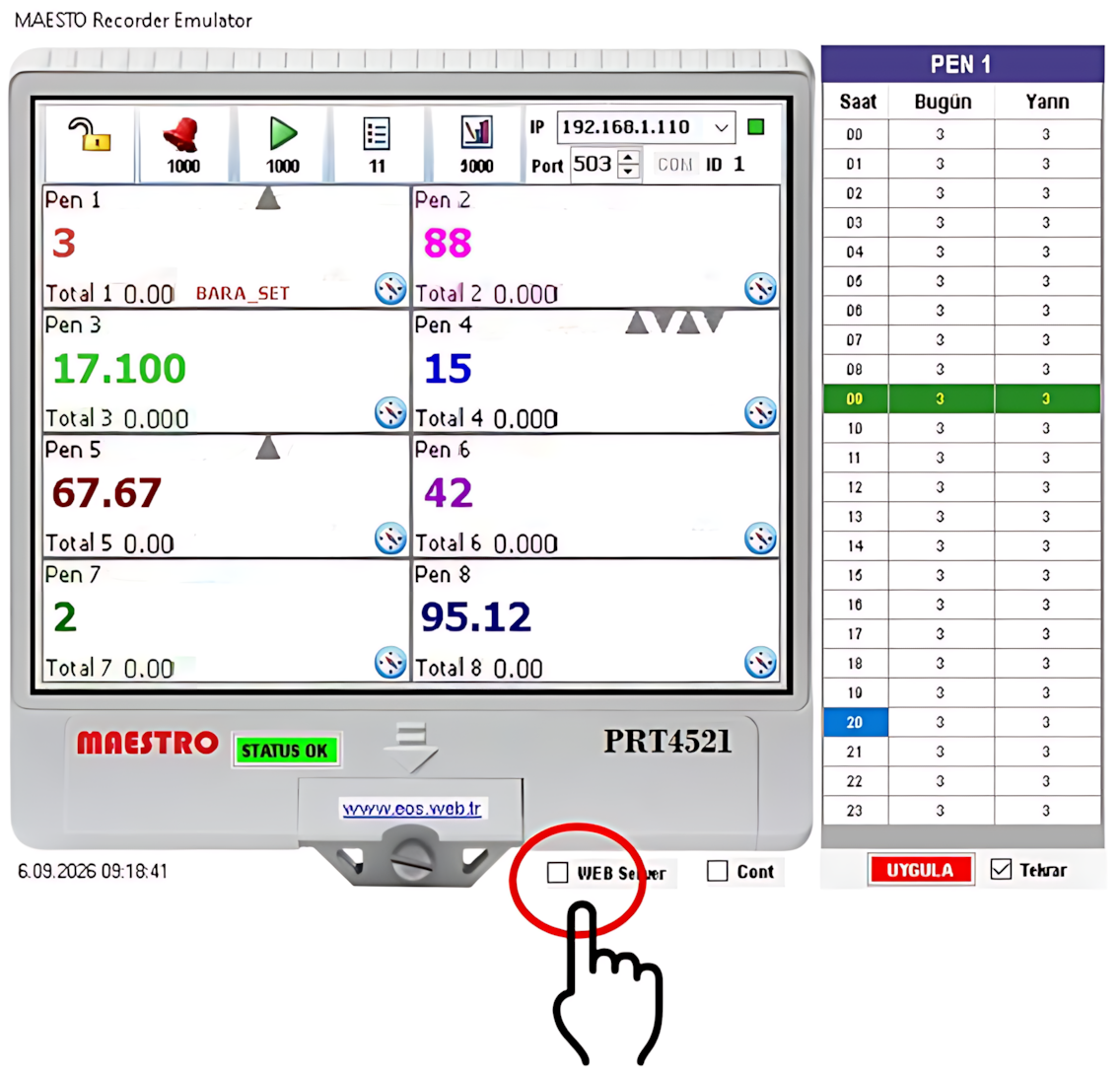

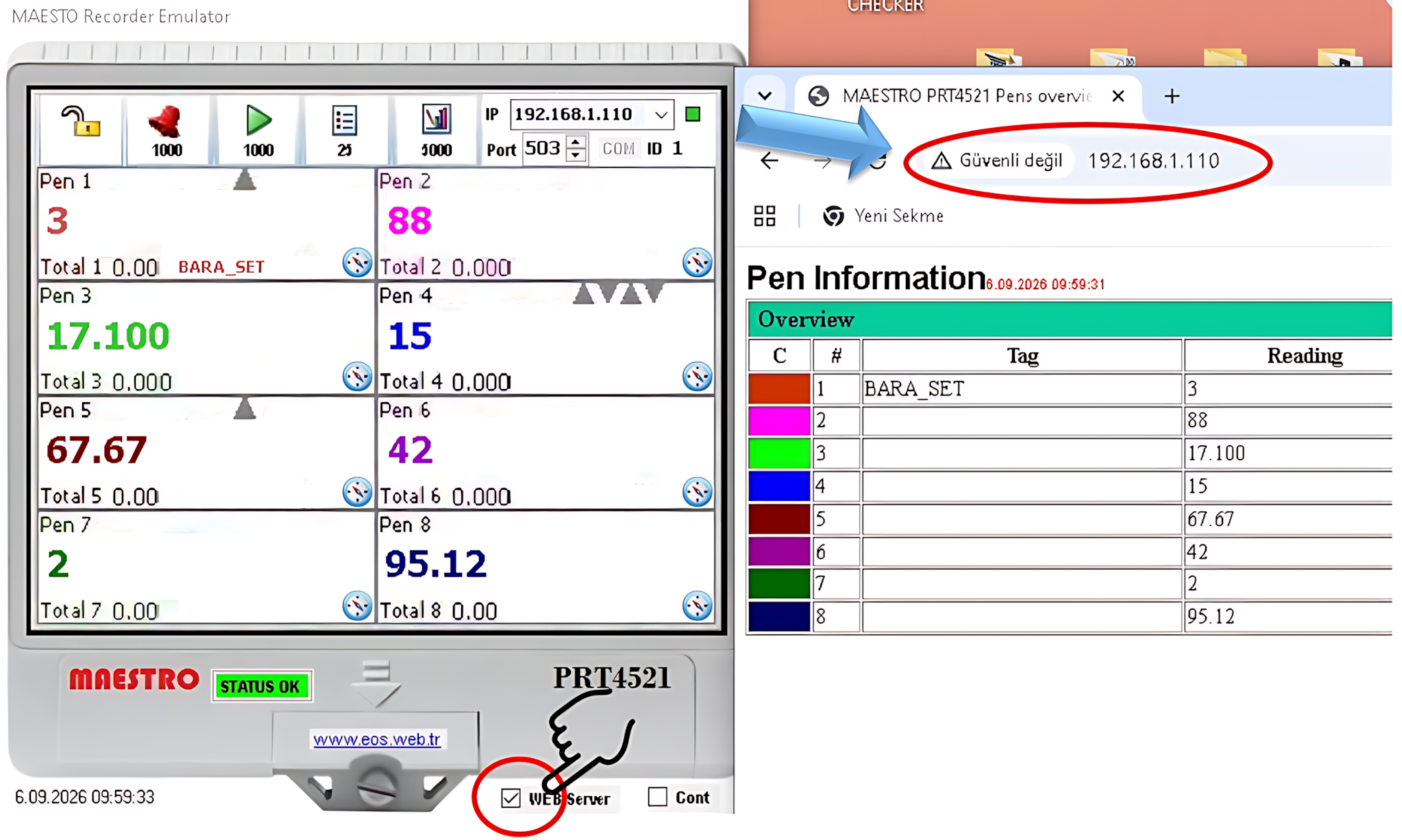

Program üzerindeki WEB Server seçeneği etkinleştirildiğinde veriler ve veri okuma adresleri web server üzerinde canlı bir tablo olarak yayınlanır.

Web üzerindeki tablo 15 saniyede bir güncellenir. Bu özellik geliştirme, devreye alma ve test sırasında yayınlanan kanal değerlerinin ve MODBUS adreslerinin hızlı biçimde izlenmesini sağlar.

Program Ayarları

Programın diğer ayarları MAESTROrecsim.dat adlı giriş dosyasında tutulur. Bu dosya NOTEPAD veya benzeri bir metin düzenleyici ile açılarak gerekli ayarlar elle yapılabilir.

Yönetici olarak çalıştırma: Programın düzgün çalışabilmesi için MAESTROrecsim.exe Yönetici olarak çalıştırılmalıdır. Windows üzerinde gerekli yönetici izinleri önceden yapılandırılmalıdır.

Cont ve Tekrar Seçenekleri

Seçenek İşlevi
Cont Programın sürekli çalışmasını sağlar. Program kapatılsa bile kendisini yeniden başlatır.
Tekrar Gün değişiminde bir önceki günün 24 saatlik verilerini aynen Yarın sütununa aktarır.

Programı Küçültme ve Yeniden Açma

Tüm işlemler tamamlandıktan sonra program ekranında ESC tuşuna basılarak veya program ekranına çift tıklanarak uygulama küçültülebilir.

Program tamamen kapanmaz; mini bir ikon olarak Windows'un alt ikon alanında (sistem tepsisi) çalışmaya devam eder. Bu ikona çift tıklanarak ana program ekranı yeniden büyütülebilir.

Bu özellik, MODBUS veri yayını devam ederken programın masaüstünde sürekli açık bir pencere olarak görüntülenmesini önlemek için kullanılabilir.

Önerilen Başlatma ve Kullanım Sırası

  1. MAESTROrecsim.exe dosyasını Yönetici olarak çalıştırın.
  2. MODBUS yayınında kullanılacak IP adresini ve port numarasını seçin.
  3. STATUS OK butonuna tıklayın ve LED ile butonun yeşil duruma geçtiğini kontrol edin.
  4. Kanallara anlık değerleri girin veya saat simgesiyle 24 saatlik veri tablosunu açın.
  5. Bugün ve Yarın tablolarına değerleri elle girin veya Excel'den kopyala-yapıştır yapın.
  6. Üst sistemde ilgili kanalın MODBUS Holding Register adresini okuyun.
  7. İhtiyaca göre WEB Server, Cont ve Tekrar seçeneklerini etkinleştirin.

MAESTRO Recorder Emulator İndirme

MAESTRO Recorder Emulator, manuel olarak girilmesi gereken değerlerin MODBUS üzerinden SCADA ve veri toplama sistemlerine dahil edilmesi amacıyla geliştirilmiştir.

⬇ MAESTROrecsim.exe İndir


Çalıştırma koşulu: Program Yönetici olarak çalıştırılmalıdır. Programın diğer ayarları MAESTROrecsim.dat dosyası üzerinden yapılandırılabilir.
