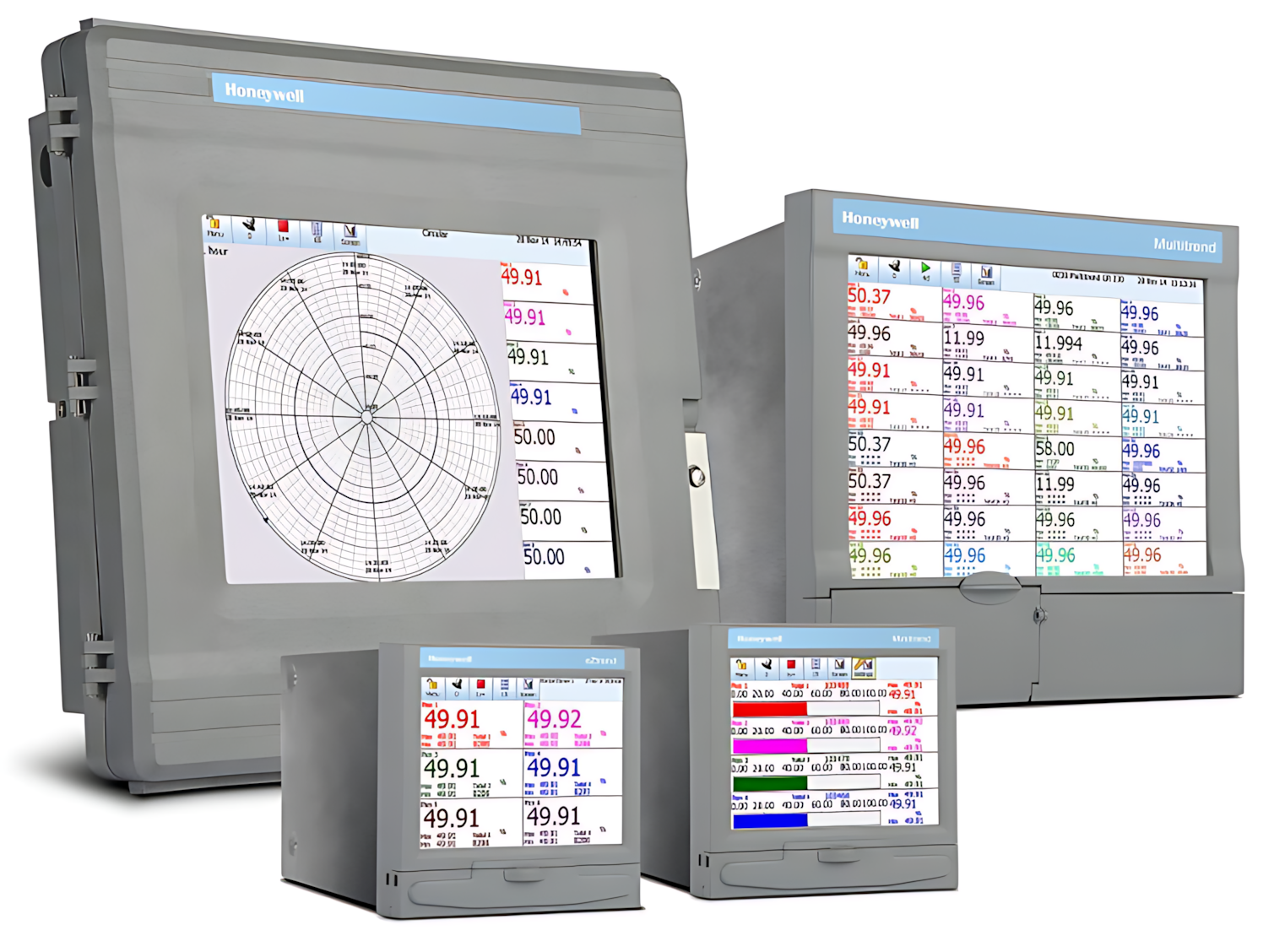

HONEYWELL kağıtsız kayıt cihazları

HONEYWELL'in TrendView ailesindeki elektronik kayıt cihazları; proses ölçümlerini elektronik ortamda kaydetmek, geçmiş eğilimleri incelemek ve verileri analiz etmek amacıyla kullanılır. Ürün ailesinde eZtrend, Minitrend ve Multitrend modellerinin yanı sıra DR Graphic gibi farklı kayıt cihazları da bulunur.

Üretici dokümanlarında modellerin giriş sayısı, ekran özellikleri, kayıt kapasitesi ve yazılım seçenekleri farklılık gösterebilir. Bu nedenle cihazın tam model kodu, donanım/firmware sürümü ve etkin haberleşme seçenekleri sahada kontrol edilmelidir.

eZtrend

Genel amaçlı, kompakt bir elektronik kayıt cihazı ailesidir. Üretici sayfasında ürün özellikleri ve ilgili teknik belgeler listelenir.

Resmî eZtrend ürün sayfası

Minitrend

Dokunmatik ekranlı, proses verilerini elektronik ortamda kaydedebilen modelleri içerir. Giriş sayısı ve veri saklama seçenekleri model sürümüne göre kontrol edilmelidir.

Resmî Minitrend ürün sayfası

Multitrend

Daha fazla analog giriş gerektiren uygulamalara yönelik modelleri bulunur. Üretici ürün sayfası teknik özellikler ve dokümanlar için başvuru noktasıdır.

Resmî Multitrend ürün sayfası

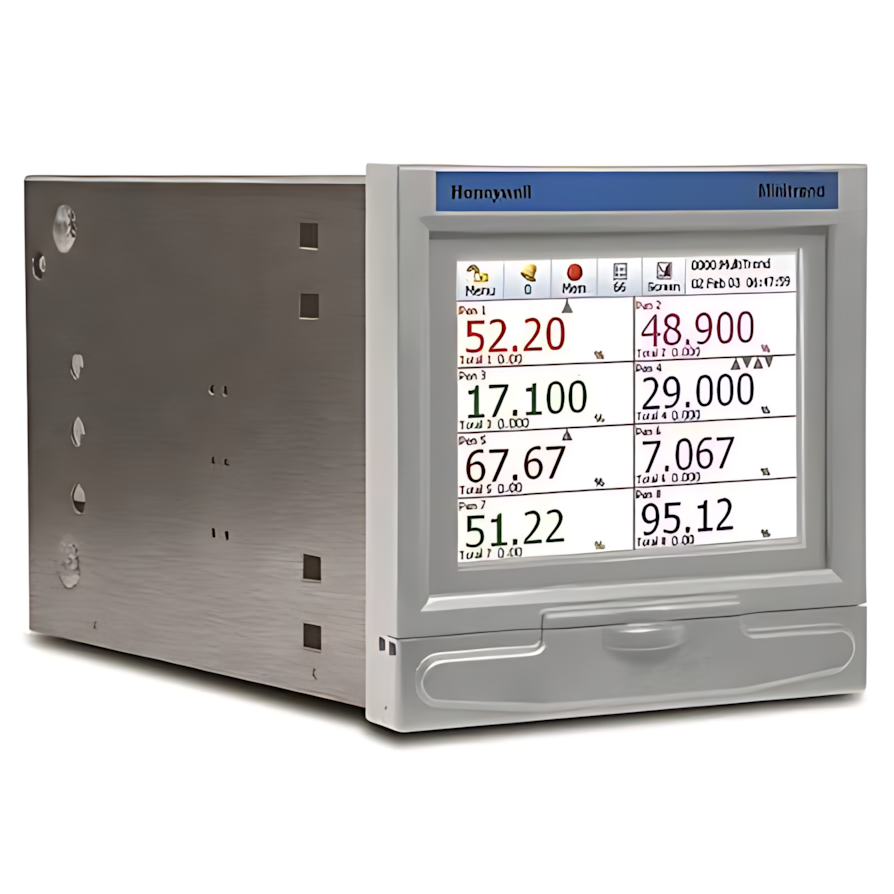

HONEYWELL kayıt cihazı haberleşme bağlantıları

LOGGER ile bağlantı ve yapılandırma

  1. Ölçüm sinyallerini kayıt cihazının üretici dokümanına uygun analog/dijital girişlerine bağlayın ve cihaz üzerinde kanal/kalem yapılandırmasını tamamlayın.
  2. Kayıt cihazına tesis ağıyla uyumlu, tercihen sabit bir IP adresi atayın.
  3. Cihazı uygun bir Ethernet kablosuyla tesis ağına bağlayın; IP adresinin LOGGER bilgisayarından erişilebilir olduğunu doğrulayın.
  4. LOGGER içindeki MODBUS Cihazlar sekmesine cihazın IP adresini ekleyin.
  5. Eski MAESTROsystems açıklamasında cihaz türü için nmodbus1, port için varsayılan 502 belirtilmektedir. Bu ayarları, kullanılan LOGGER sürümü ve cihazın etkin MODBUS yapılandırmasıyla doğrulayın.
  6. LOGGER cihaz tanımına otomatik olarak R0#, R1# gibi referanslar atayabilir. Gerçek cihazın LOGGER listesindeki sırasını kontrol edin.

Önemli

Port 502, MODBUS TCP için yaygın varsayılan porttur; ancak cihazda farklı bir port yapılandırılmışsa aynı değer LOGGER tarafında da kullanılmalıdır. Ağa erişim testi yapmak tek başına register eşlemesinin doğru olduğunu kanıtlamaz.

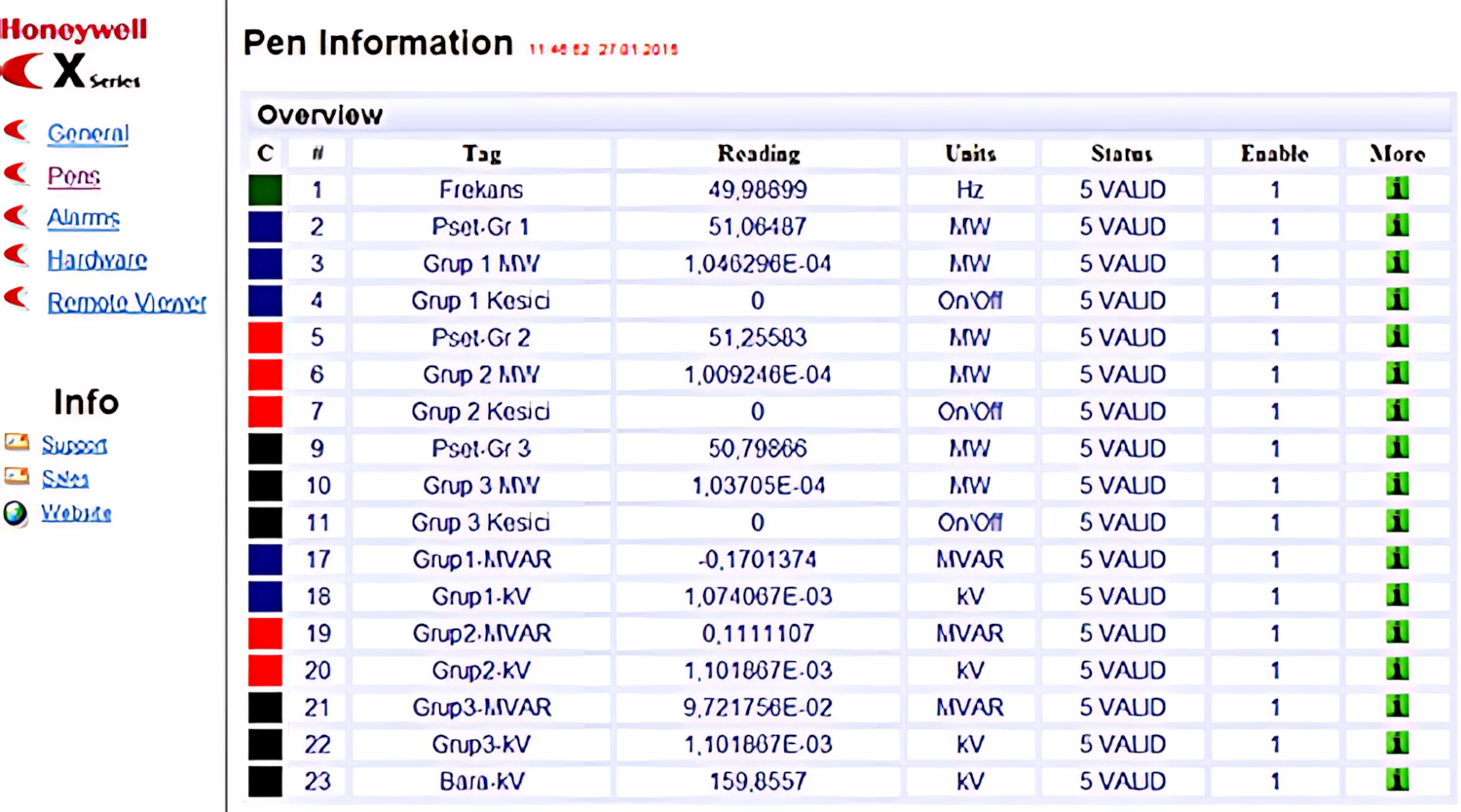

HONEYWELL recorder web arayüzündeki ölçüm kalemleri

Kalem numarası ve MODBUS register adresleri

Eski LOGGER sayfasında HONEYWELL kalemlerinin Holding Register alanlarında tutulduğu ve her kalemin iki adet 16 bit register alanı kullandığı belirtilmektedir. Bu açıklamaya göre birinci kalem için adres 6337, ikinci kalem için 6339, üçüncü kalem için 6341 şeklinde ikişer artan bir adres dizisi kullanılır.

Kaynak sayfadaki hesaplama formülü:

Register adresi = ((Kalem No × 2) - 2) + 6337

İlk sıradaki cihazın LOGGER referansı R0# ise örnek değer belirteçleri aşağıdaki gibi olur:

Kalem numarası Register adresi LOGGER değer belirteci
16337R0#6337
26339R0#6339
36341R0#6341
106355R0#6355
236381R0#6381
506435R0#6435

Örneğin, 23 numaralı kalem için hesaplama ((23 × 2) - 2) + 6337 = 6381 sonucunu verir. İlgili kalem değerini LOGGER veri tanımında R0#6381 belirteciyle tanımlamak, eski sayfada verilen örnektir.

Model ve adres doğrulaması: Bu tablo eski MAESTROsystems sayfasında yer alan eşlemedir. Tüm HONEYWELL recorder modelleri ve firmware sürümleri için evrensel register haritası olarak kabul edilmemelidir. Devreye almadan önce tam modelin iletişim kılavuzundaki register adreslerini, veri tipini, işaret bilgisini ve ölçeklemeyi doğrulayın.

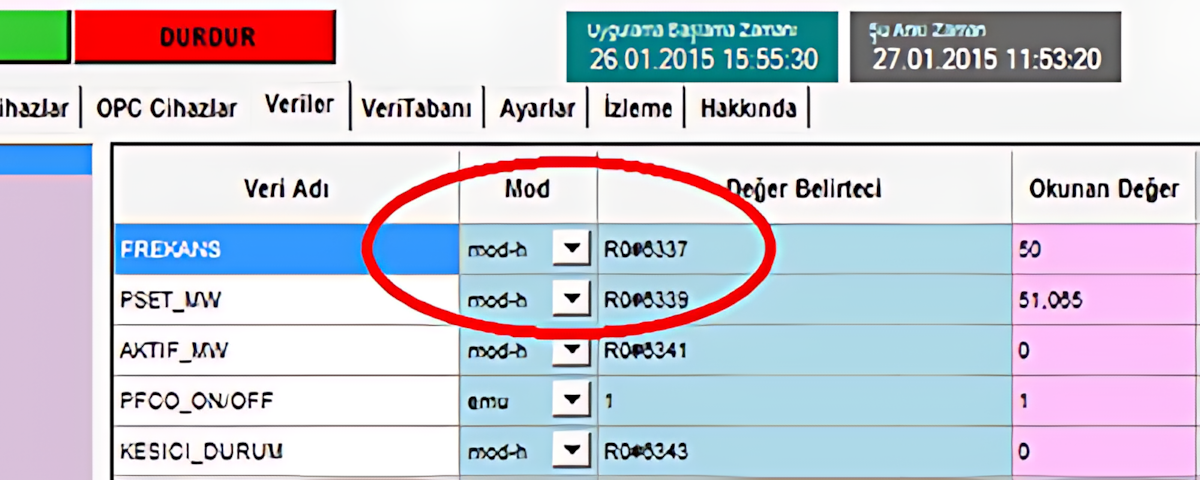

HONEYWELL recorder verilerinin LOGGER'da tanımlanması

HONEYWELL yazılımları ve indirilebilir belgeler

HONEYWELL'in ürün sayfalarında veri sayfaları, broşürler ve bazı teknik belgeler bulunur. Bazı yazılımlar veya ek belgeler için hesapla oturum açmak ya da ürün erişim yetkisi gerekebilir. Bu nedenle aşağıdaki bağlantılar doğrudan herkese açık kurulum dosyası garantisi değil, üreticinin resmî ürün ve destek sayfalarıdır.

KaynakİçerikBağlantı
TrendView kayıt cihazları eZtrend, Minitrend, Multitrend ve DR Graphic ailesinin genel tanıtımı Ürün ailesi
TrendView ürün broşürü eZtrend, Minitrend, Multitrend ve DR Graphic ürün ailesi için üretici broşürü PDF broşürü aç
TrendManager Pro Kayıt verilerini görüntüleme, analiz etme, arşivleme ve cihaz yapılandırma yazılım paketi Ürün ve yazılım bilgileri
Honeywell yazılım indirmeleri Ürün/yazılım adına göre arama; bazı içerikler oturum açmayı gerektirebilir Resmî indirme portalı
Honeywell kayıt cihazları Ürün aileleri ve destek kaynaklarına genel erişim Kayıt cihazları

Honeywell ürün sayfalarında Minitrend için TrendViewer, TrendManager Pro ve TrendServer Pro (OPC DA 2.0) gibi yazılım bileşenleri listelenmektedir. Bu yazılımların varlığı, belirli bir kayıt cihazının LOGGER ile doğrudan uyumlu olduğunu tek başına kanıtlamaz; LOGGER sayfasındaki uyumluluk bilgisi ve cihazın MODBUS register dokümanı ayrıca doğrulanmalıdır.

Devreye alma kontrol listesi

  • IP adresi, alt ağ maskesi ve ağ geçidi doğru yapılandırıldı mı?
  • LOGGER bilgisayarından kayıt cihazına ağ erişimi var mı?
  • MODBUS TCP etkin mi ve doğru TCP portu kullanılıyor mu?
  • LOGGER cihaz türü ayarı, kullanılan yazılım sürümünde doğrulandı mı?
  • Kalem numarası ile register adresi üretici kılavuzundan teyit edildi mi?
  • Okunan değerin veri tipi, işaret/ölçek bilgisi ve mühendislik birimi kontrol edildi mi?
  • Gerçek cihazdaki gösterge değeri ile LOGGER'da okunan değer karşılaştırıldı mı?
  • Kontrol ağına yalnızca gerekli kaynaklardan erişim verildi mi; gereksiz dış ağ erişimi kapatıldı mı?
