Uyumlu Recorderlar: HONEYWELL
LOGGER; MODBUS-TCP protokolünü destekleyen bütün cihazlardan veri okuyabilir. Diğer yandan, Honeywell firmasının ürettiği eZtrend, Minitrend, Multitrend serisi kağıtsız kayıt cihazları birçok tesiste yıllardır LOGGER ile uyumlu bir şekilde kullanılmaktadır.
Recorder cihazına bağlanan 0-20 mA, 4-20 mA, vs. sinyallerin bağlanmasının ardından, cihaza bir sabit IP adresinin atanması ve tesis ağına bağlı bir switch'e internet kabloları yardımıyla takılması gerekmektedir.

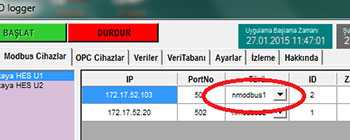

Daha sonra LOGGER'in MODBUS Cihazlar sekmesine HONEYWELL cihazın IP adresi girilmelidir. Cihaz türü olarak nmodbus1 seçilmelidir. Port numarasının kullanıcı değiştirmediği sürece varsayılan değeri 502'dir. Cihaz eklenir eklenmez LOGGER cihaza R0#, R1#,... şeklinde bir tanıtım ismi atayacaktır.

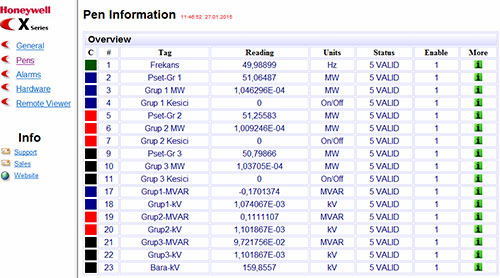

Örneğin ilk sıraya eklenen HONEYWELL chazın tanıtım numarası R0# olarak atanmış olsun. Bu cihazın WEB arayüzündeki kalemlerin listesi de aşağıdaki şekilde gösterildiği gibi olsun:

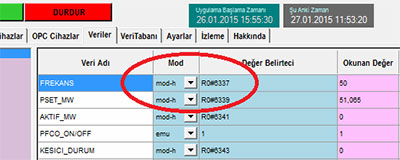

Kullanıcı bu cihaza bağlanan veri sinyallerini LOGGER'ın veri sekmesinde tanımlamak için; (örneğin yukarıdaki tabloda Kalem 1 olarak görünen Frekans değeri); Mod olarak mod-h seçip, değer belirteci olarak da R0#<register adresi> girmelidir. HONEYWELL kalemlerdeki verileri HOLDING REGISTER alanlarında tutmaktadır ve her veriyi 2 register'lık alanda saklamaktadır. Birinci kalem için okuma adresi 6337 nolu register, ikinci kalem için okuma adresi 6339 nolu register,üçüncü kalem için okuma adresi 6341 nolu register, vs..... bu şekilde devam etmektedir. Belirli bir kalemden okunacak veri için okuma adresini bulmak amacıyla: (((KALEM NO) *2) - 2) + 6337 formül kullanılmalıdır.
Örneğin yukarıdaki tabloda; 1 nolu kalem için bu formülü kullanırsak:
((1*2)-2) + 6337 = 6337 .... Frekans ismine sahip veri için LOGGER Veri Değer Belirteci: R0#6337 olacaktır.
23 nolu kalem için bu formülü kullanırsak: ((23*2)-2) + 6337 = 6381 nolu register adresi çıkacaktır. Tablodaki Bara-kV değerini olumak için LOGGER'ın veri sekmesindeki Veri Değer Delirtecine R0#6381 girilmelidir.
Kalem |
LOGGER Değer Belirteci |
1 |
6337 |
2 |
6339 |
3 |
6341 |
. |
. |
. |
. |
. |
. |
10 |
6355 |
. |
. |
50 |
6435 |
