LOGGER verileri belirli aralıklarla değer ve zaman damgası olarak veri-tabanına loglayan zaman-tabanlı bir sistemdir....

Uyumlu Recorderlar: ELİMKO

LOGGER; MODBUS-TCP protokolünü destekleyen bütün cihazlardan veri okuyabilir. Diğer yandan, Elimko firmasının ürettiği E-PR-100 ve E-PR-150 Serisi kağıtsız kayıt cihazları birçok tesiste yıllardır LOGGER ile uyumlu bir şekilde kullanılmaktadır.

Recorder cihazına bağlanan vs. sinyallerin bağlanmasının ardından, cihaza bir sabit IP adresinin atanması ve tesis ağına bağlı bir switch'e internet kabloları yardımıyla takılması gerekmektedir.

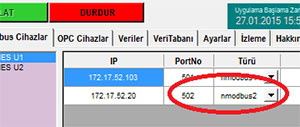

Daha sonra LOGGER'in MODBUS Cihazlar sekmesine ELİMKO cihazın IP adresi girilmelidir. Cihaz türü olarak nmodbus2 seçilmelidir. Port numarasının kullanıcı değiştirmediği sürece varsayılan değeri 502'dir. Cihaz eklenir eklenmez LOGGER cihaza R0#, R1#,... şeklinde bir tanıtım ismi atayacaktır.

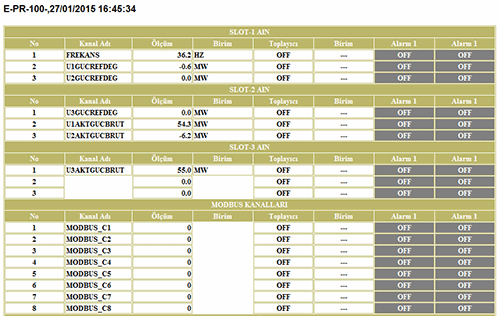

Örneğin ilk sıraya eklenen HONEYWELL chazın tanıtım numarası R0# olarak atanmış olsun. Bu cihazın WEB arayüzündeki kalemlerin listesi de aşağıdaki şekilde gösterildiği gibi olsun:

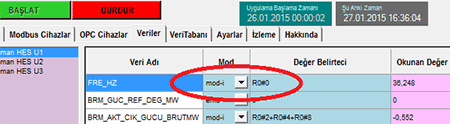

ELIMKO cihazlarda veriler SLOT'lara bağlanmaktadır. Her slot 3 analog, 1 dijital kanaldan oluşmaktadır. E-PR-100 cihazına 4 SLOT (12 analog, 4 dijital kanal) bağlanabilmektedir. Kullanıcı bu cihaza bağlanan veri sinyallerini LOGGER'ın veri sekmesinde tanımlamak için; (örneğin yukarıdaki tabloda SLOT1, KANAL1 olarak görünen Frekans değeri); Mod olarak mod-i seçip, değer belirteci olarak da R0#<register adresi> girmelidir. ELIMKO kalemlerdeki verileri INPUT REGISTER alanlarında tutmaktadır ve her veriyi 2 register'lık alanda saklamaktadır. ANALOG SLOT1, KANAL1 için okuma adresi 0 nolu register, ANALOG SLOT1, KANAL2 için okuma adresi 2 nolu register, ANALOG SLOT1, KANAL3 için okuma adresi 4 nolu register, SLOT1 DIJITAL KANAL için okuma adresi 6 nolu register, ANALOG SLOT2, KANAL1 için okuma adresi 8 nolu register, ANALOG SLOT2, KANAL2 için okuma adresi 10 nolu register, ANALOG SLOT2, KANAL3 için okuma adresi 12 nolu register, SLOT2 DIJITAL KANAL için okuma adresi 14 nolu register,...... bu şekilde devam etmektedir.

Örneğin yukarıdaki tabloda; SLOT1'e girilen 1 nolu kanal için LOGGER Veri Değer Belirteci: R0#0 olacaktır. SLOT3'e girilen 1 nolu kanal için LOGGER Veri Değer Belirteci: R0#16 olacaktır.

LOGGER ayrıca ELIMKO'nun dijital kanallarındaki bilgileri de okuyabilir. Dijital kanallara girilen AÇIK/KAPALI değerlerini 0/1 olarak kodlayarak bit değerlerini ikili sayı sisteminde yan yana getirerek ondalık sistemde tek bir sayı oluşturmaktadır. Bu sayının içinde 16 AÇIK/KAPALI değeri gömülmüş olarak bulunmaktadır. LOGGER kullanılarak ELIMKO'nun dijital kanallardaki AÇIK/KAPALI değerleri teker teker belirlenebilir.

Örneğin, ELIMKO cihazın SLOT1'indeki dijital kanalların ilk ucuna girilen dijital bilgiyi ifade etmek için değer belirtecine R0#6{b1} girilmelidir. 12. ucuna girilen dijiral bilgi için değer belirteci R0#6{b12} olacaktır.



SLOT
KANAL
LOGGER Değer Belirteci
1
Analog 1
0
1
Analog 2
2
1
Analog 3
4
1
Dijital
6
2
Analog 1
8
2
Analog 2
10
2
Analog 3
12
2
Dijital
14
.
.
.
.
.
.
.
.
.
