DATAPANEL ve LOGGER Entegrasyonu
DATAPNEL ile ilgili önemli hususlardan bir tanesi LOGGER-DATAPANEL arasında haberleşmenin entegrasyonu sağlanmasıdır. Bu entegrasyon için; LOGGER’ın Ayarlar sekmesindeki Uzak Ayar ve Network Ayarları blogundaki bilgiler ile DATAPANEL'in Ayarlar sekmesindeki bilgilerin karşılıklı olarak eşleşmesi sağlanması gerekmektedir.
LOGGER’de Yayın Türü SERVER seçilecek olursa, DATAPANEL’de CLIENT seçilmesi gerekmektedir. Ayrıca LOGGER’ın Uzak Ayar IP’sine, DATAPANEL’in IP’si, DATAPANEL’in Uzak Ayar IP’sine ise LOGGER’in IP’si girilmelidir. Haberleşme için kullanılacak Uzak Ayar Port’ları normelde MODBUS cihazlardan veri okumak amacıyla kullanılan port numaralarından farklı bir değer seçilmeli (tercihan 502 ve 503 dışında bir değer), kullanılan cihaz ID’lerinde aynı olması gerekmektedir.

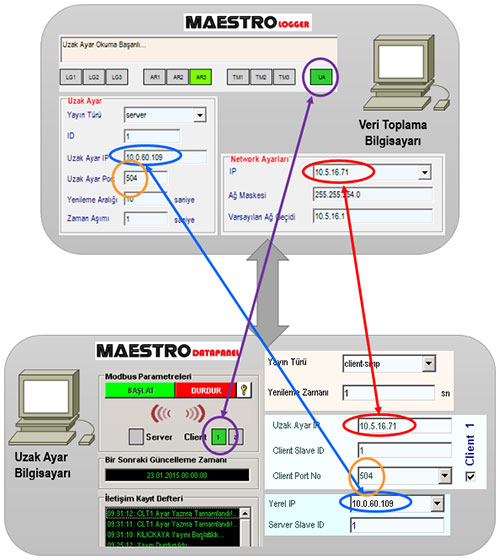

LOGGER'in "Server", DATAPANEL'in "Client" seçilmesi durumuna yönelik örnek ayarlar aşağıdaki şekilde açıklanmaktadır. Bu şekilde üstte LOGGER'in, aşağıda ise DATAPANEL'in ayarlar sekmesi gösterilmektedir. DATAPANEL'deki CLIENT'e ait haberleşme portu ile LOGGER'ın Uzak Ayar portu aynı olmalıdır ve tercihan 503'den büyük bir port numarası atanmalıdır. LOGGER'ın uzak ayar IP'sine DATAPANEL'in, DATAPANEL'in Uzak Ayar IP'sine ise LOGGER'ın Yerel IP'si girilmelidir. DATAPANEL'de BAŞLAT tuşuna tıklanmasının ardından haberleşme başarılı olduğu takdirde aşağıda gösterilen şekillerdeki renk LED panelleri YEŞİL'e dönüşecektir. DATAPANEL'in iletişim defterinde "Ayar Yazma Tamamlanmıştır!" ibaresi belirecektir...

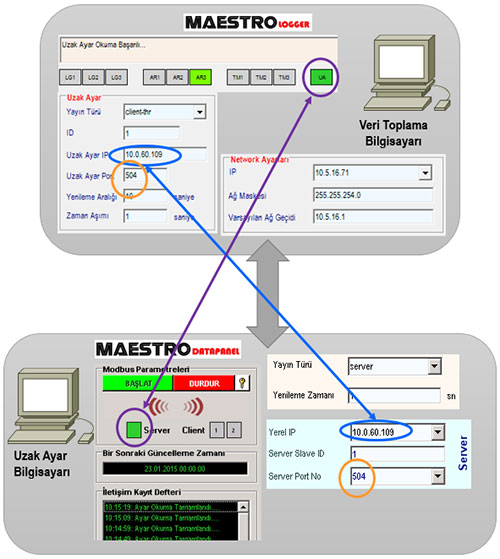

LOGGER'in "Client", DATAPANEL'in "Server" seçilmesi durumuna yönelik örnek ayarlar ise aşağıda şekilde açıklanmaktadır. Bu şekilde üstte LOGGER'in, aşağıda ise DATAPANEL'in ayarlar sekmesi gösterilmektedir. DATAPANEL'deki SERVER'e ait haberleşme portu ile LOGGER'ın Uzak Ayar portu aynı olmalıdır ve tercihan 503'den büyük bir port numarası atanmalıdır. LOGGER'ın uzak ayar IP'sine DATAPANEL'in Uzak Ayar IP'si girilmelidir. DATAPANEL'de BAŞLAT tuşuna tıklanmasının ardından haberleşme başarılı olduğu takdirde aşağıda gösterilen şekillerdeki renk LED panelleri YEŞİL'e dönüşecektir. DATAPANEL'in iletişim defterinde "Ayar Okuma Tamamlanmıştır!" ibaresi belirecektir...
NOT: Client-thr; çok çekirdekli algoritma, Client-smp ise basit ardışık yazılım mantığını içerecek şekilde programlanmıştır. İşlevsel olarak aralarında herhangi bir fark bulunmamaktadır.
